產品詳情當前位置 ： 首頁 > 產品中心 > 產品詳情金屬纏繞墊片

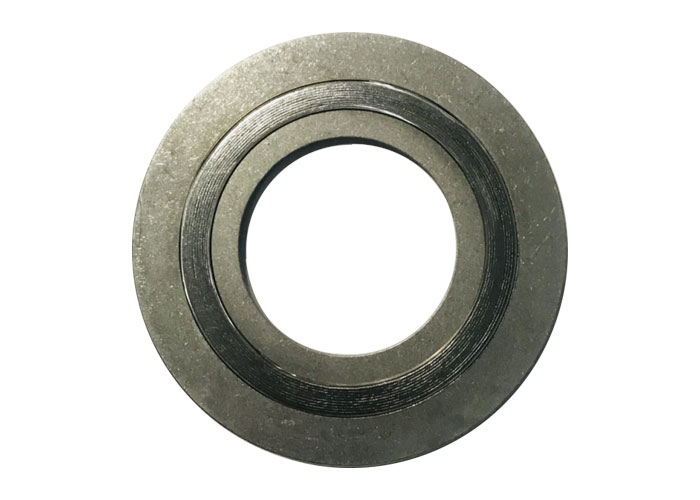

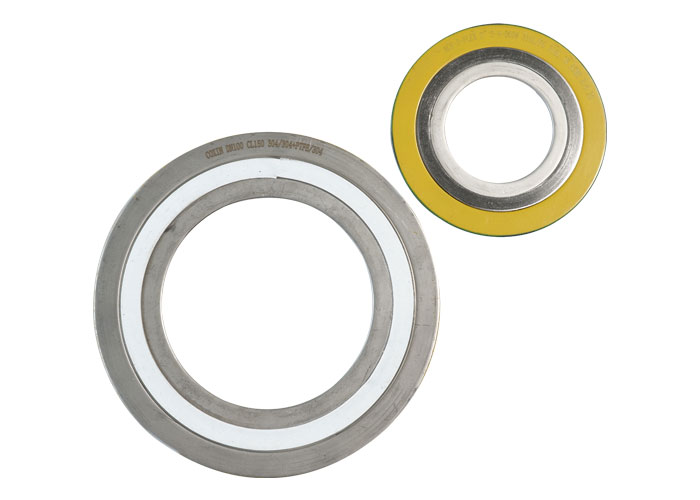

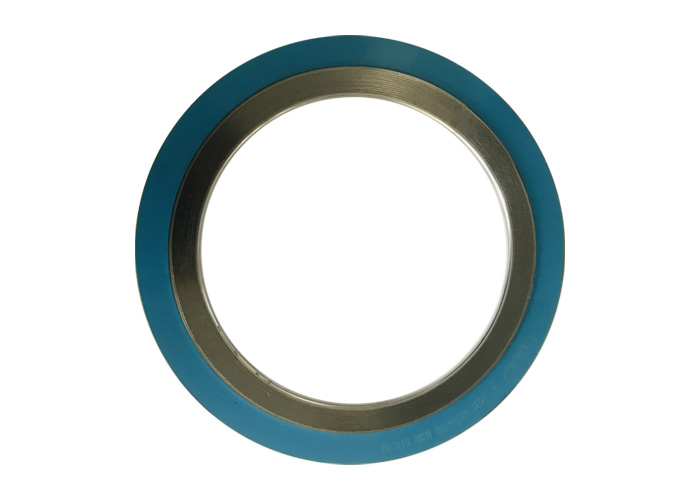

纏繞式墊片由V型或W型金屬帶和非金屬填充帶交替疊合，螺旋纏繞，末端點焊方式制作而成，并可根據工況要求添加加強環。
適用的工況范圍寬。能耐高溫、高壓和適應超低溫或真空下的使用條件。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。應力補償能力強。在溫度、壓力波動頻繁的工位上，密封性能穩定、可靠。密封性能優良。對與墊片接觸的法蘭密封而的表面精度要求不高。安裝方便，墊片預緊壓力較低
- 產品描述
纏繞式墊片由V型或W型金屬帶和非金屬填充帶交替疊合，螺旋纏繞，末端點焊方式制作而成，并可根據工況要求添加加強環。
適用的工況范圍寬。能耐高溫、高壓和適應超低溫或真空下的使用條件。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。應力補償能力強。在溫度、壓力波動頻繁的工位上，密封性能穩定、可靠。密封性能優良。對與墊片接觸的法蘭密封而的表面精度要求不高。安裝方便，墊片預緊壓力較低。
型式
Type
代號
Code
截面
Cross section
組成
constitute
適用的法蘭密封面
Apply to the flange
基本型
A
由金屬帶與填充帶纏繞而成
榫槽面
TG
帶內環型
B
在基本型的基礎上添加金屬內環
凹凸面
MF
帶對中環型
C
在基本型的基礎上套制外環
平面或突面
FF or RF
帶內環和對中環型
D
在對中環型的基礎上添加內環
平面或突面
FF or RF
環保型
E
在帶內環和對中環型的基礎上，在對中環外沿套制密封圈
平面
FF
非金屬填充帶材料性能表
材料
Material
溫度℃
Temperature
壓力MPa
Pressure
適用介質
Medium
代碼
Abbreviation
顏色標記
Color Code
柔性石墨
-196~650
（氧化性介質不高于600
oxidizing medium is not higher than 600）
0~25
高溫、弱腐蝕性
F.G.
灰色
Gray stripe
聚四氟乙烯
-196~260
0~10
強腐蝕性
PTFE
白色
White stripe
非石棉纖維
-50~250
0~10
一般氣密性
NA
無色
陶瓷纖維
-150~1090
0~10
高溫，氣密性差
CER
淺綠色
Light green
金屬帶材料性能表
材料名稱
Material
溫度℃
Temperature
縮寫代碼
Abbreviation
顏色標記
Color Code
304SS
-196~760
304
黃色Yellow
304LSS
-196~450
304L
無色No Color
316LSS
-196~450
316L
綠色Green
347SS
-195~815
347
藍色Blue
321SS
-196~815
321
青綠色Turquoise
Monel400
-130~815
MON
橙色Orange
鈦（T2）
-195~1090
TI
紫色Purple
雙相不銹鋼2205
-40~300
2205
無色No Color
Inconel600
-100~1090
INC 600
金色Gold
Inconel625
-100~1090
INC 625
金色Gold
Inconel800
-100~870
IN 800
白色White
